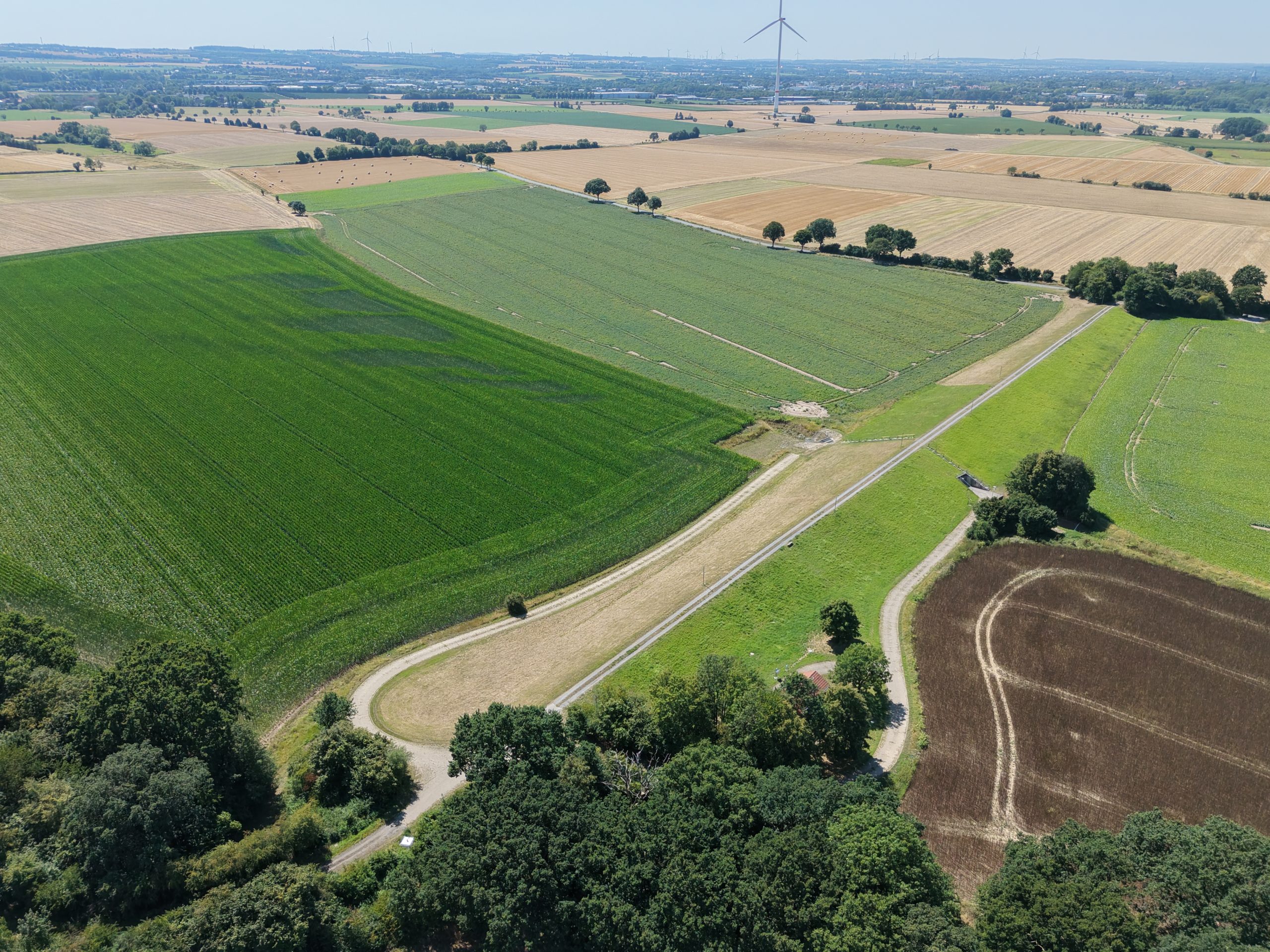

Bild: HRB Aakgraben

Hochwasserrückhaltebecken Kreis Soest

„Für Exkursionen zu unseren Hochwasserrückhaltebecken in „hochwasserfreien Zeiten“ wenden Sie sich bitte an Herrn Martin Lehmann 02951-93390-15 (ab einer Gruppengröße von 10 Personen).“

HRB Kreis Soest

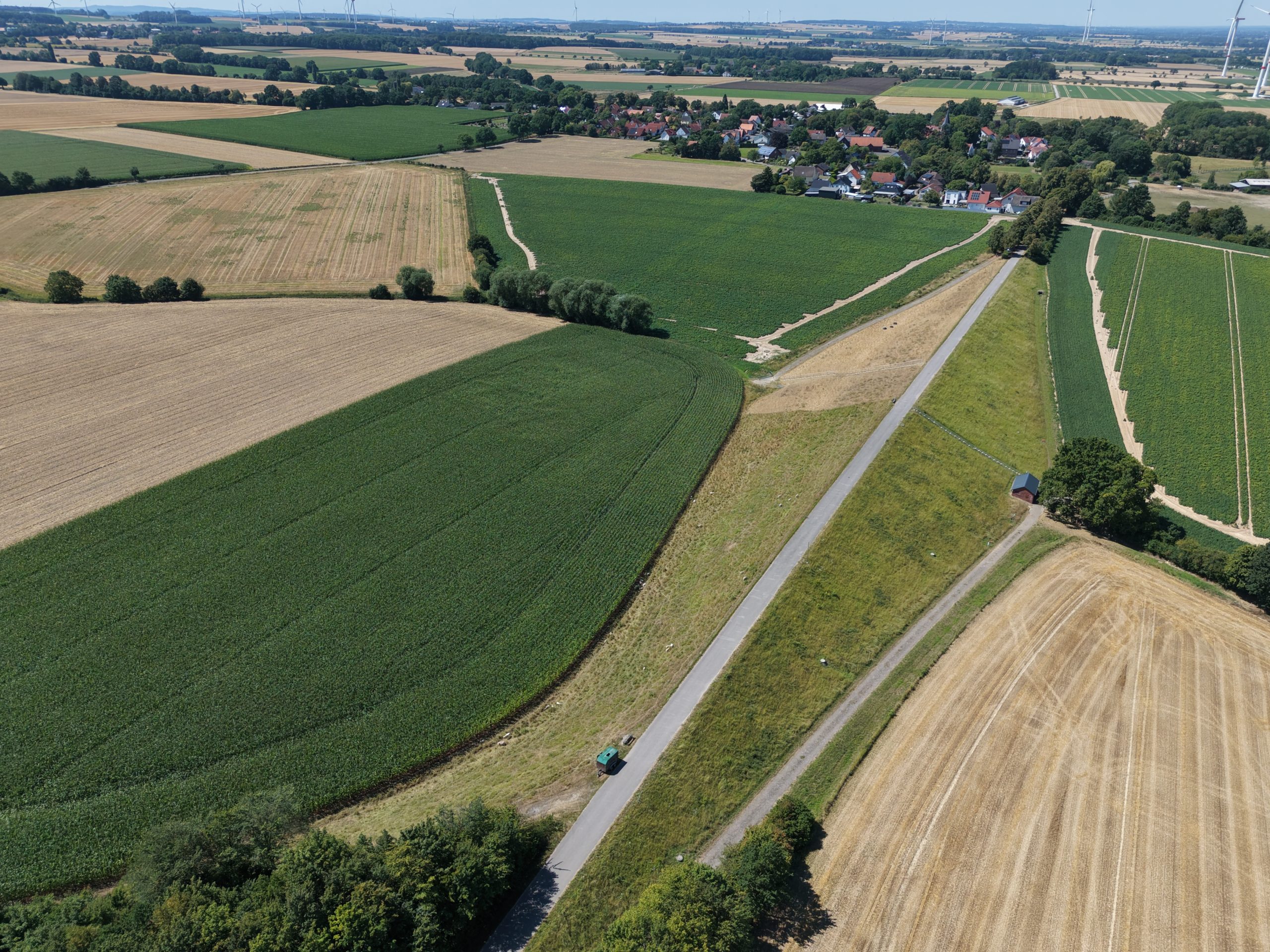

Bauzeit1992
Niederschlagsgebiet bis zum Staudammzum StauraumAEO = 8,66 km²
GewässersystemRosenaue, Ahse, Lippe
Bemessungszufluß BHQ 1Hochwasserentlastungsanlage13,4 m³/s
BHQ 2Nachweis der Stauanlagensicherheit21,0 m³/s
Leistung der Hochwasserentlastung14,0 m³/s
Talsohle102,65 m ü. NHN
Stauziel108,4 m ü. NHN
Höchstes Stauziel108,86 m ü. NHN
Stauraum0,184 hm³
Gesamtstauraum0,231 hm³
Beckenraum0,32 hm³
Stauflächebei Stauziel9,24 ha
AbsperrbauwerkKronenhöhe110,15 m ü. NN
Kronenbreite5,0 m
Kronenlänge425 m
max. Dammhöhe7,50 m
wasserseitige Böschung1 : 3
luftseitige Böschung1 : 2,5
Damm-Materialhomogener Dammkörper
DichtungDichtungssporn
GrundablaßLänge550,0 m
TrapezprofilHöhe: 1400 mm,G1:1200 mm; G2: 900 mm
Verschlußorgane2 x DN 900 mm
Leistung bei Vollstau3 m³/s

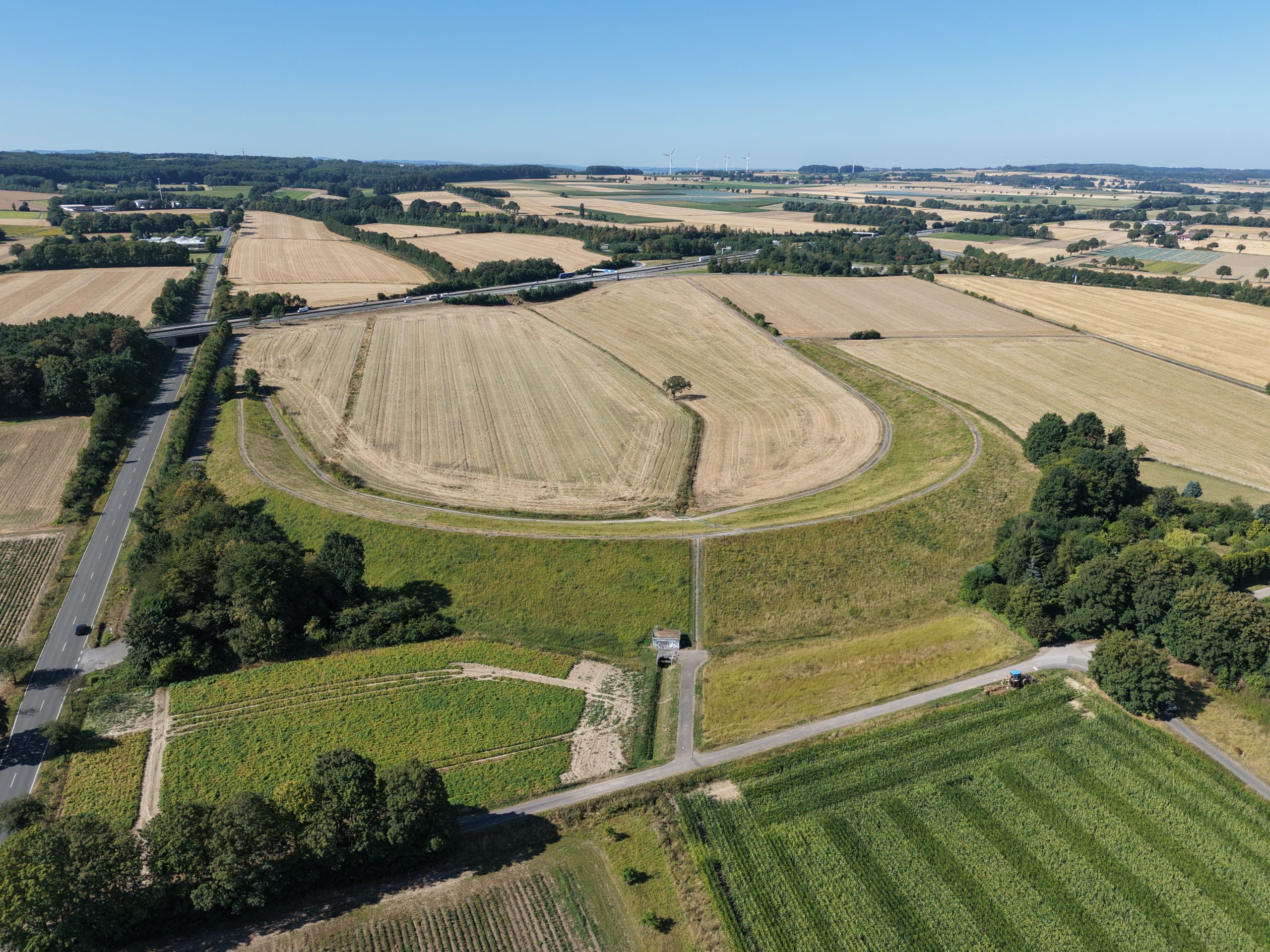

Bauzeit1984
Niederschlagsgebiet bis zum Staudammzum StauraumAEO = 2,8 km²
GewässersystemSalzbach, Ahse, Lippe
Bemessungszufluß44,0 m³/s
Leistung der Hochwasserentlastung0,55 m³/s
Talsohle119,20 m ü. NHN
Stauziel127,63 m ü. NHN
Höchstes Stauziel130,25 m ü. NHN
Stauraum0,221 hm³
Gesamtstauraum0,437 hm³
Beckenraum0,60 hm³
Stauflächebei Stauziel6,88 ha
AbsperrbauwerkKronenhöhe131,75 m ü. NHN
Kronenbreite4,50 m
Kronenlängeca. 600 m
max. Dammhöhe12,55 m
wasserseitige Böschung1 : 2,5; 1 : 3; 1 : 3,5
luftseitige Böschung1 : 2; 1 : 2,5
Damm-Materialbindiger Boden mit Steinen durchsetzt
DichtungDichtungssporn
GrundablaßLängeca. 89 m
DurchmesserDN 800 mm
Verschlußorgane2 Drosselklappen DN 600/DN 400
Leistung bei Vollstau1,5 m³/s

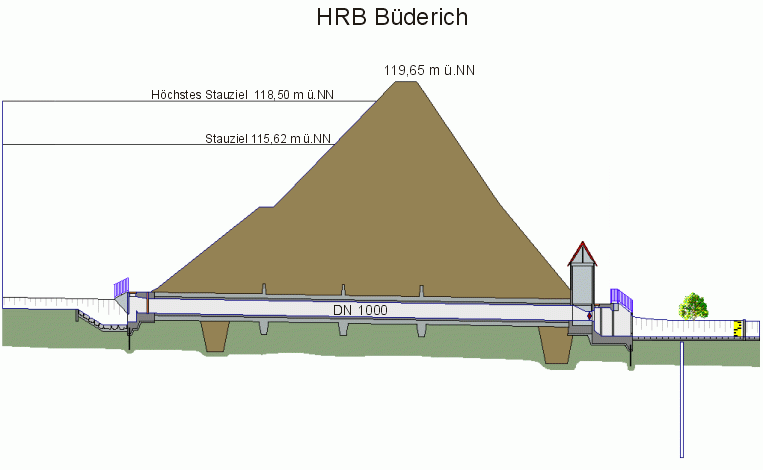

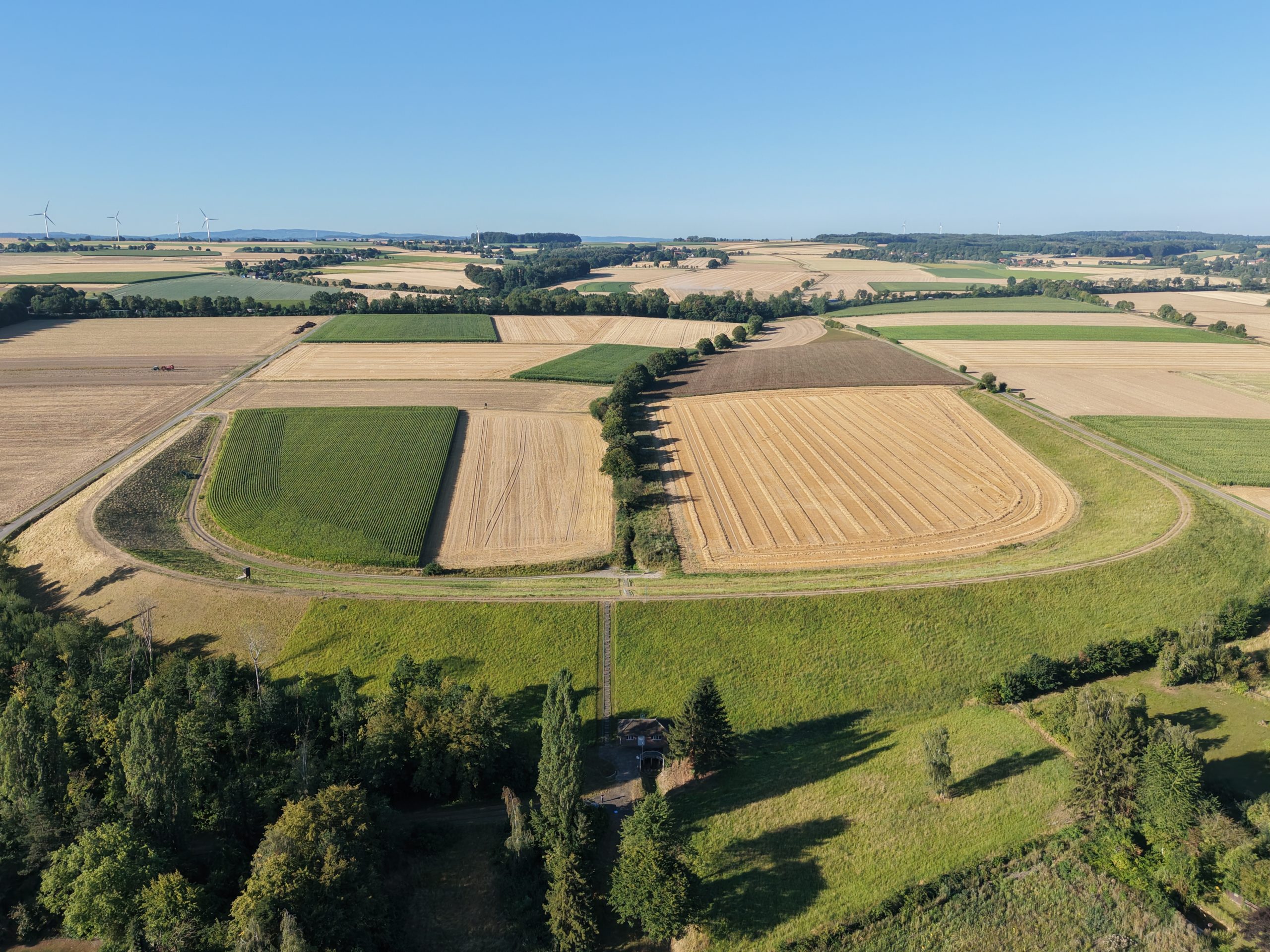

Bauzeit1987
Niederschlagsgebiet bis zum Staudammzum StauraumAEO = 6,1 km²
GewässersystemSalzbach, Ahse, Lippe
Bemessungszufluß10,6
Leistung der Hochwasserentlastung1,5 m³/s
Talsohle105,2 m ü. NHN
Stauziel115,62 m ü. NHN
Höchstes Stauziel118,5 m ü. NHN
Stauraum0,454 hm³
Gesamtstauraum0,9 hm³
Beckenraum1,12 hm³
Stauflächebei Stauziel12,4 ha
AbsperrbauwerkKronenhöhe119,65 m ü. NHN
Kronenbreite4,5 m
Kronenlänge800 m
max. Dammhöhe14,45 m
wasserseitige Böschung1 : 3; 1: 3,75
luftseitige Böschung1 : 2; 1 : 2,5
Damm-Materialbindiger Boden mit Steinen durchsetzt
DichtungDichtungssporn
GrundablaßLänge103,0 m
Durchmesser2x DN 1000 mm
2x Drosselklappen/DN 500/DN 700
Leistung bei Vollstau2,35 m³/s

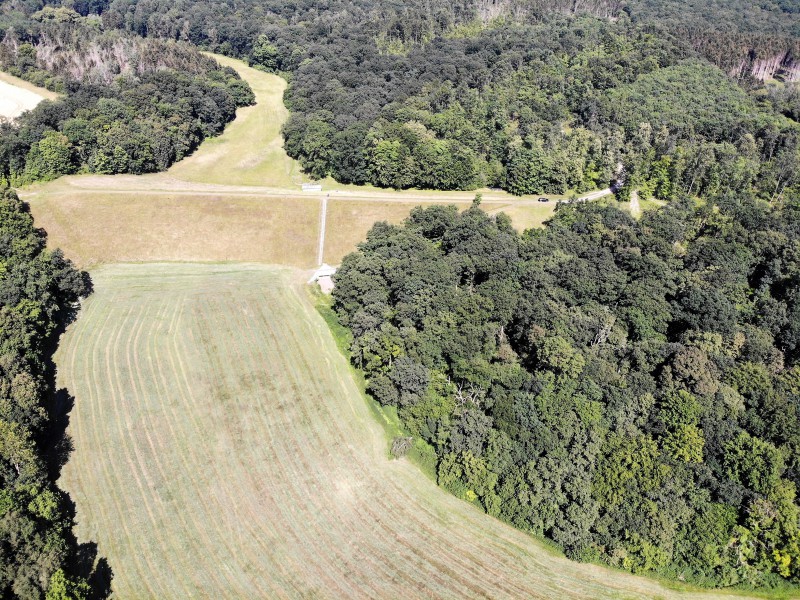

Bauzeit1977 – 1978
Niederschlagsgebietzum StauraumAEO 25 km²
GewässersystemWesternschledde, Störmeder Bach, Brandenbäumer Bach, Lippe
Bemessungszufluß143 m³/s
Leistung der Hochwasserentlastung70 m³/s
Talsohle152,0 m ü. NHN
Stauziel166,5 m ü. NHN
Höchstes Stauziel167,5 m ü. NHN
Stauraum1,06 hm³
Gesamtstauraum1,24 hm³
Beckenraum1,59 hm³
Stauflächebei Stauziel17,9 ha
Stauflächebei höchstem Stauziel20,0 ha
AbsperrbauwerkKronenhöhe169,0 m ü. NHN
Kronenbreite5,0 m
Kronenlänge247,0 m
max. Dammhöhe17,0 m
wasserseitige Böschung1 : 1,9; 1 : 2,5
luftseitige Böschung1 : 2,1; 1 : 2,3; 1 : 2,5
DichtungLehmkern
GrundablaßLänge88 m
KastenprofilBreite = 1,0 m x Höhe = 1,75 m
Verschlußorgane1 Drosselklappe/DN 1400 mm
Leistung bei Vollstau15,5 m³/s
HochwasserentlastungAbgedecktes Einlaufbauwerk mit abgerundeter ÜberfallkanteL = 23,9 m
4 FelderL = 5,8 m; H = 1,4 m

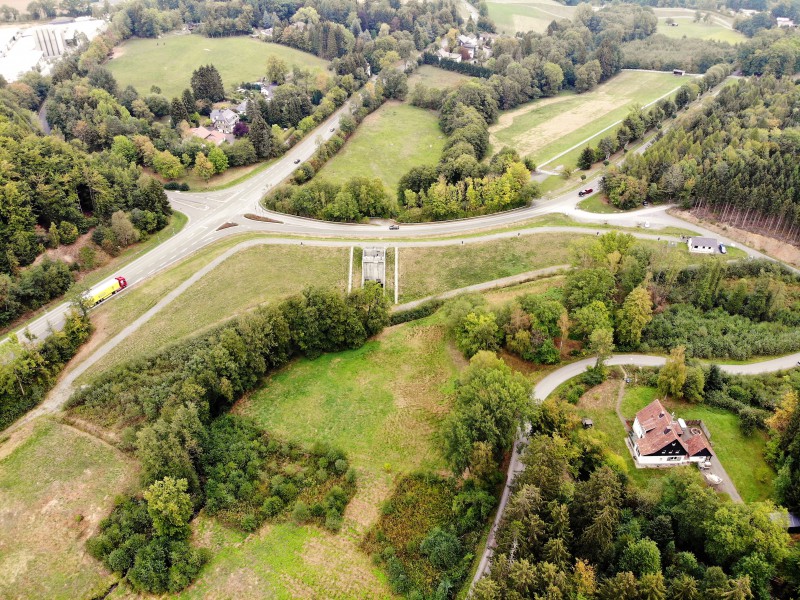

Baujahr/Fertigstellungsjahr2012/2013
Hydrologische AngabenWideybach
HauptgewässerWideybach
Einzugsgebietsgröße6,5 km²
Schutzgrad der Anlage100a
Abflüsse
BHQ 1= HQ500(Abfluss und Jährlichkeit)13,0 m³/s;500a
BHQ  2= HQ5000(Abflüsse und Jährlichkeit)21,0 m³/s;5000a
Absperrbauwerk
Dammkronenbreite5,0 m
Dammkronenlängeca. 251 m
Dammhöhe über Gewässersohle bei Stauwandca. 11,4m
Böschungsneigung Wasserseite/Luftseite1:3 / 1:2
Offenes Auslaufbauwerk
Bauwerkslänge25,9 m
Lichte Breite8,0 m
Grundablass mit Gleitschutz
Lichte Öffnungsmaße (Ökoschütz)1,50m x 1,50m
Betriebsauslass mit Gleitschutz (S1)
Lichte ÖffnungsweiteDN 500
Betriebsauslass mit Gleitschutz (S2)
Lichte Öffnungsmaße1,5m x 1,5m
Hochwasserentlastung als Überfall
Überfallbreite8,0 m
Höhe der Überfallkante371,60 mNHN
Stauziele
Vollstau ZV371,50 mNHN
Hochwasserstauziel ZH1371,90 mNHN
Hochwasserstauziel ZH2372,00 mNHN
Volumen
Außergewöhnlicher HW Rückhalteraum 1 IAHR1130.000 m³
Außergewöhnlicher HW Rückhalteraum 1 IAHR2134.000 m³
Gewöhnlicher HW Rückhalteraum IGHR115.000 m³
Fläche
Fläche1  FH1 beim HW Stauziel ZH13,95 ha
Fläche 2 FH2 beim HW Stauziel ZH24,700ha
Fläche  Fv bei Vollstau3,70 ha

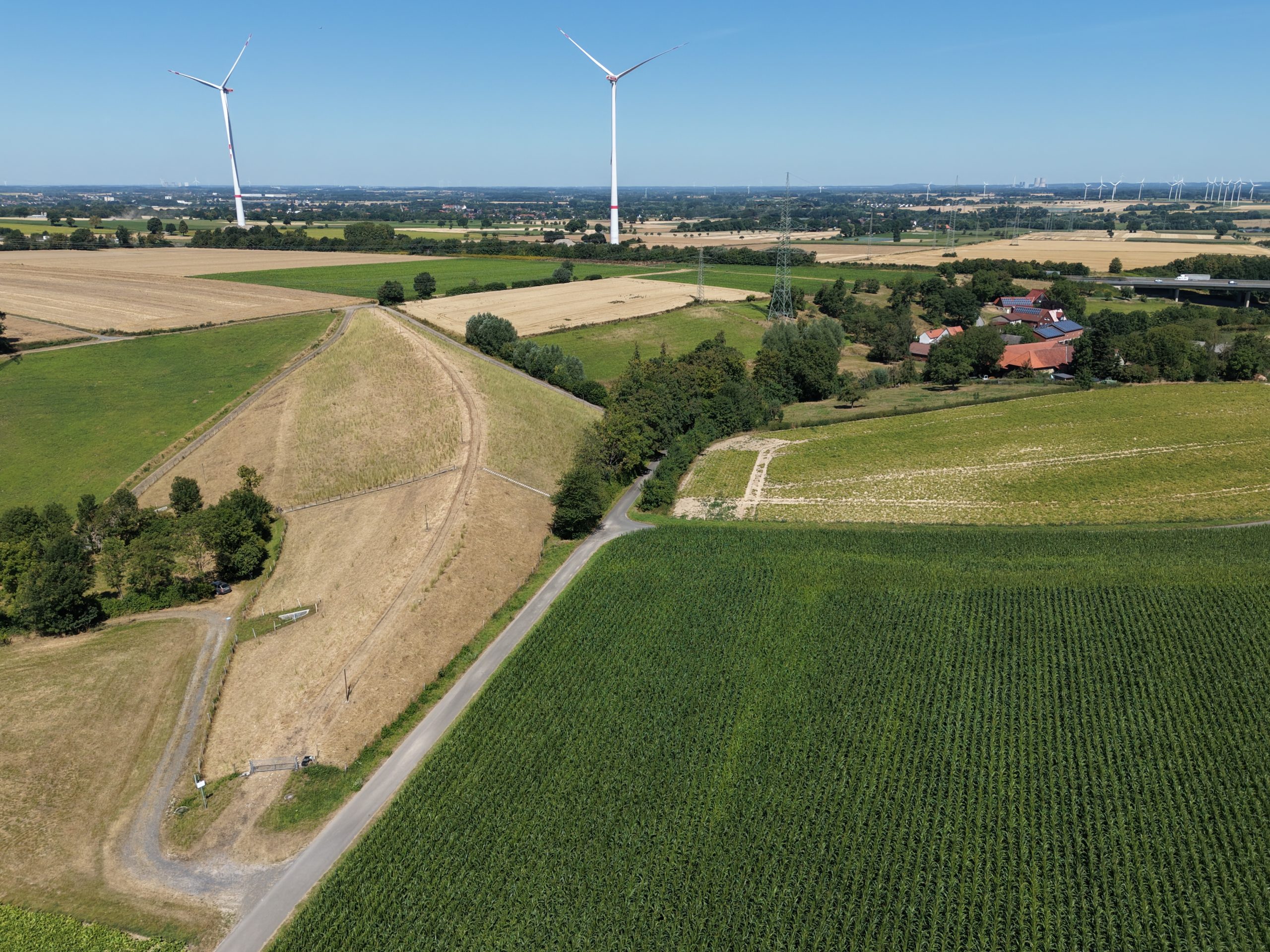

Bauzeit1984
Niederschlagsgebiet bis zum Staudammzum StauraumAEO = 7,05 km²
GewässersystemMühlenbach, Salzbach, Ahse, Lippe
Bemessungszufluss91,0 m³/s
Leistung der Hochwasserentlastung1,45 m³/s
Talsohle124,90 m ü. NHN
Stauziel138,05 m ü. NHN
Höchstes Stauziel142,10 m ü. NHN
Stauraum0,542 hm³
Gesamtstauraum1,071 hm³
Beckenraum1,35 hm³
Stauflächebei Stauziel10,05 ha
AbsperrbauwerkKronenhöhe143,57 m ü. NHN
Kronenbreite4,5 m
Kronenlänge350 m
max. Dammhöhe18,67 m
wasserseitige Böschung1 : 3,5; 1 : 4
luftseitige Böschung1 : 2; 1: 2,5
Damm-Materialbindiger Boden mit Steinen durchsetzt
DichtungDichtungssporn
GrundablaßLänge152,0 m
Durchmesser2 x DN 800
Verschlußorgane2 x Drosselklappe/DN 700/500 mm
Leistung bei Vollstau2,6 m³/s

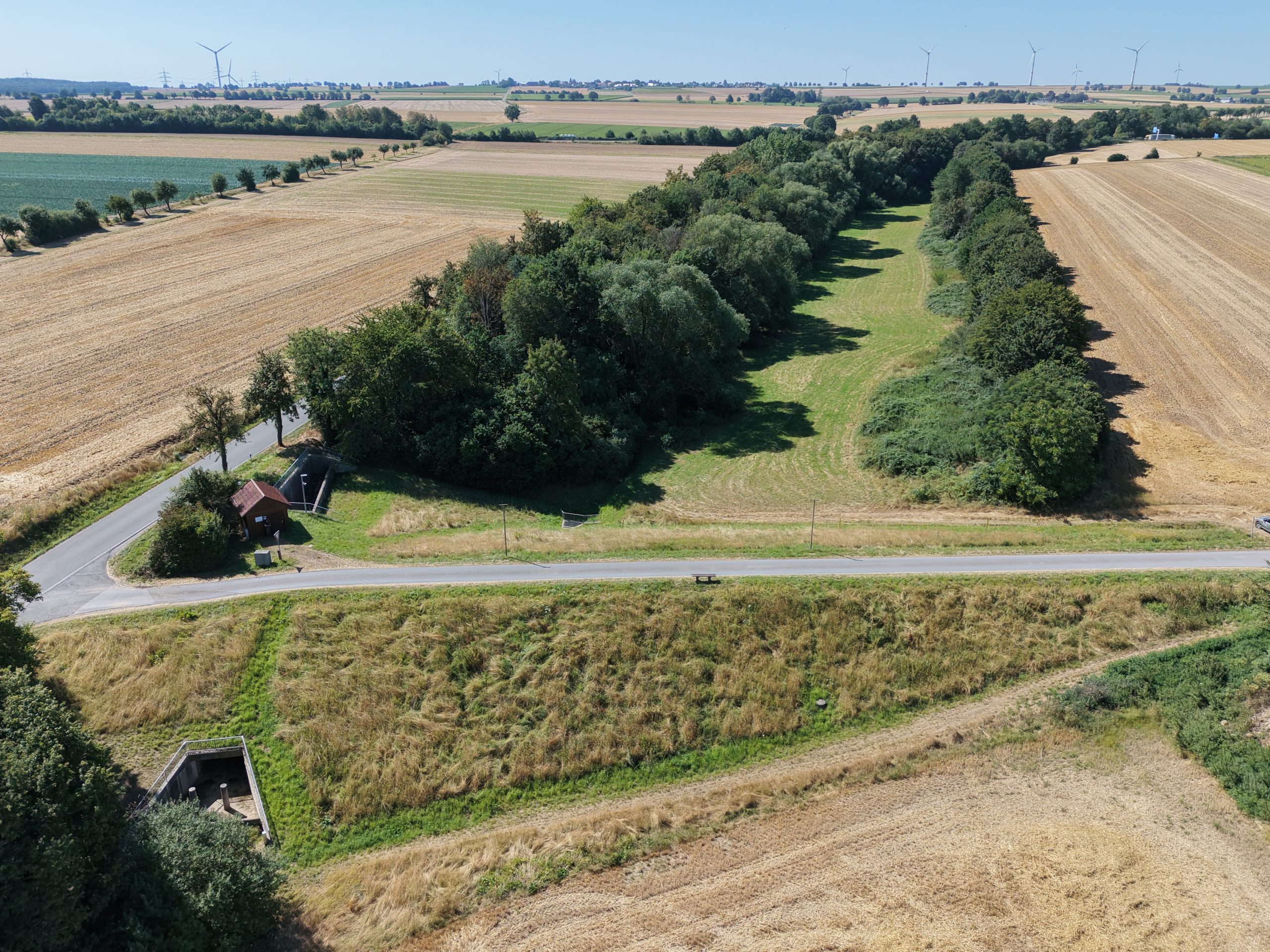

Bauzeit1988
Niederschlagsgebiet bis zum Staudammzum StauraumAEO = 4,4 km²
GewässersystemBlögge,Soestbach, Ahse, Lippe
Bemessungszufluß
Leistung der Hochwasserentlastung2,0 m³/s
Talsohle136,25 m ü. NHN
Stauziel146,10 m ü. NHN
Höchstes Stauziel148,50 m ü. NHN
Stauraum0,278 hm³
Gesamtstauraum0,552 hm³
Beckenraum0,7 hm³
Stauflächebei Stauziel8,39 ha
AbsperrbauwerkKronenhöhe149,76 m ü. NHN
Kronenbreite6,0 m
Kronenlänge600 m
max. Dammhöhe13,51 m
wasserseitige Böschung1 : 3,0;1 : 3,5
luftseitige Böschung       1 : 2,0;1 : 2,5
Damm-Materialbindiger Boden mit Steinen durchsetzt
DichtungDichtungssporn
GrundablaßLänge95 m
Trapezprofil 2 xG1=0,9 m G2= 0,7 m H=1,2 m
Verschlußorgane2 Drosselklappen DN 500 mm/700 mm
Leistung bei Vollstau2,2 m³/s

Bauzeit1975 – 1977
NiederschlagsgebietAEo = 42,20 km²
GewässersystemPöppelsche, Gieseler, Lippe
Bemessungszufluß115,2 m³/s
Staudammwasserseitige Böschung1 : 3
Kronenbreite5,00 m
Kronenlänge200 m
Kronentiefstpunkt159,50 m ü. NHN
Geländehöhe OW142,50 m ü. NHN
luftseitige Böschung1 : 2 oberhalb  150,00 m ü. NHN
luftseitige Böschung1 : 3 unterhalb 150,00 m ü. NHN
luftseitige Berme150,00 m ü. NHN
Geländehöhe UW141,00 m ü. NHN
max. Dammhöhe17,50 m
Freibord über höchstem Stauziel1,00 m
Damm-MaterialFelsschüttung
Dichtungliegende Lehmdichtung 1 : 3
StauzielStauziel157,00 m ü. NHN
Höchstes Stauziel158,50 m ü. NHN
StauinhaltStauziel1.300.000 m³
bei höchstem Stauziel1.590.000 m³
StauflächeStauziel20,8 ha
bei höchstem Stauziel25,4 ha
PöppelscheHochwasserabfluss:
Sommer-HQ100 =50,5 m³/s
Winter-HQ100 =41,0 m³/s
BHQ =80,0 m³/s
ohne Seeretention HHQ =115,2 m³/s
Bauwerke
GrundablassEinlaufbauwerk mit RechenB = 2,5 m; H = 2,75 m
Tauchwand und Stollen mitA = 6,20 m²
RegelorganFlachschieberDN 1000
Bypass:DN 400
max. zulässige Leistung  des Grundablasses10,00 m³/s
max. Leistung des Grundablasses:12,00 m³/s
HochwasserentlastungEinlauftrichter Ø 4,00 m mit abgerundeter
Überfallkante Ø10,00 m auf  157,00 m ü. NHN ü.
Auslaufstollen mit A = 12,20 m²
Leistung bei höchstem Stauziel von 158,5 m  ü. NHN109 m³/s
max. Leistung:115,00 m³/s
Auslauf in ein Tosbecken mit Strahlaufreißer und
Abfluss über ein Gerinne in die Talsohle

Bauzeit1988
Niederschlagsgebiet bis zum StaudammAEO = 3,0 km²
GewässersystemSiepenbach,Mühlenbach, Salzbach, Ahse,
Leistung der Hochwasserentlastung36,0 m³/s
Talsohle117,55 m ü. NHN
Stauziel123,0 m ü. NHN
Höchstes Stauziel123,70 m ü. NHN
Stauraum0,024 hm³
Gesamtstauraum0,034 hm³
Beckenraum0,050 hm³
Stauflächebei Stauziel1,3 ha
AbsperrbauwerkKronenhöhe124,50 m ü. NHN
Kronenbreite5,0 m
Kronenlänge110,0 m
max. Dammhöhe6,95 m
wasserseitige Böschung1 : 3
luftseitige Böschung1 : 2,5
Damm-Materialbindiges Material
DichtungDichtungssporn
GrundablaßLänge50,0 m
DurchmesserDN 800 mm
VerschlußorganeLochblende/DN 250 mm
Leistung bei Vollstau460 l/s

Baujahr/Fertigstellungsjahr2012/2013
Hydrologische Angaben
HauptgewässerWideybach
Einzugsgebietsgröße7,2 km²
Abflüsse
BHQ1 = HQ 500 (Abfluss und Jährlichkeit)13,0 m³/s; 500 a
BHQ2 = HQ 5000(Abfluss und Jährlichkeit)21,0 m³/s; 5000a
Dammkronenbreite5,0 m
Dammkronenlängeca. 375 m
Dammhöhe über Gewässersohle bei Stauwandca. 14,2 m
Böschungsneigung Wasserseite/Luftseite1:3 / 1:2,5
Bauwerkshöhe über Gewässersohle bei Stauwandca. 14,7 m
Bauwerkslänge65,7 m
Lichte Breite8,0 m
Grundablass mit Gleitschütz
Lichte Öffnungsmaße (Ökoschütz)1,5 m x 1,5 m
Betriebsauslass mit Gleitschütz (S1)
Lichte ÖffnungsweiteDN 400
Betriebsauslass mit Gleitschütz (S2)
Lichte Öffnungsmaße1,3 m x 1,3 m
Hochwasserentlastung als Überfall
Überfallbreite8,00 m
Stauziele
Vollstau Zv355,20 mNHN
Hochwasserstauziel ZH1355,75 mNHN
Hochwasserstauziel ZH2355,87 mNHN
Volumen
Außergewöhnlicher HW Rückhalteraum I AHR1rd. 214.000 m³
Außergewöhnlicher HW Rückhalteraum I AHR2rd. 222.000 m³
Gewöhnlicher HW Rückhalteraum I GHRrd. 185.000 m³
