Hochwasserrückhaltebecken Kreis Paderborn
„Für Exkursionen zu unseren Hochwasserrückhaltebecken in „hochwasserfreien Zeiten“ wenden Sie sich bitte an Herrn Martin Lehmann 02951-93390-15 (ab einer Gruppengröße von 10 Personen).“
Übersicht über die Hochwasserrückhaltebecken (HRB)
Bauzeit | 2006-2008 | |
(Spatenstich 23.01.2006) | ||
Niederschlagsgebiet | bis zum Staudamm | AEO = 9,846 km² |
Gewässersystem | Gottebach, Springbach, Rothebach, Pader, Lippe | |
Talsohle | 153,10 m ü. NHN | |
Stauziel | 161,50 m ü. NHN | |
Stauraum | 0,385 hm³ | |
Staufläche | bei Stauziel | 11,0085 ha |
Absperrbauwerk | Kronenhöhe | 163,60 mNHN |
max. Kronenbreite | 20,0 m | |
max. Dammhöhe | 12,50 m | |
wasserseitige Böschung | 1 : 3 | |
Stützkörper | Lehm mit Steinen durchsetzt | |
Dichtung | steinfreier Lehm | |
Auslaufbauwerk | Verschlußorgane | 1 Regelklappe DN 1200 |
1 Absperrklappe DN 600 |
Bauzeit: | 2017-2019 |
Gewässer: | unbenannt |
Dauerstau: | nein |
Steuerung: | Nein, feste Schieberstellung |
angeschlossene Einzugsgebietsgröße: | ca. 3,8 km² |
Stauziel (BHW 3): | 111,52 NHN(m) |
z H1 (BHW 1): | 111,79 NHN(m) |
z H2 (BHW 2): | 111,93 NHN(m) |
Stauraum (bei Stauziel): | ca. 31.000 m³ |
Staufläche (bei Stauziel): | ca.70.000 m² |
Stauraum (bei z h1): | ca. 57.000 m³ |
Staufläche (bei z h1): | ca. 90.000 m² |
Stauraum (bei z h2): | ca. 65.000 m³ |
Staufläche (bei z h2): | ca. 110.000 m² |
OK Dammkrone: | 112,40 NHN(m) |
Höhe der Gewässersohle: | 109,92 NHN(m) |
Einlauf Betriebsauslass: | 109,9 NHN(m) |
Auslauf Betriebsauslass: | 109,85 NHN(m) |
Klassifizierung nach DIN 19700-12:2004-07 | mittleres Becken |
> jährliche Überschreitungswahrscheinlichkeit BHQ 1 | HQ 500 |
> jährliche Überschreitungswahrscheinlichkeit BHQ 2 | HQ 5000 |
Art des Sperrbauwerkes: | Erddamm |
Abdichtung des Sperrbauwerkes: | bindiger Boden (k F<1*10 -7) |
Absolute Höhe Absperrdamm: | 112,40 NHN(m) |
Kronenlänge des Sperrbauwerkes: | ca. 490 m |
Art der Hochwasserentlastung: | Überfalltrog |
Überfallbreite der Hochwasserentlastungsanlage: | 9,12 m |
Abfluss Betriebsauslass bei BHQ 3: | 0,36 m³/s |
max. Zufluss BHQ 3 (Bemessung Hochwasserschutz) | 1,38 m³/s |
max. Zufluss BHQ 1 (Bemessung Hochwasserentlastung) | 2,38 m³/s |
max. Zufluss BHQ 2 (Bemessung Anlagensicherheit) | 4,14 m³/s |
max. Abfluss der Hochwasserentlastungsanlage bei BHQ 1: | 1,56 m³/s |
max. Abfluss der Hochwasserentlastungsanlage bei BHQ 2: | 3,66 m³/s |
Lage des HRB: | Gemeinde Hövelhof |
Moosheider Straße | |
RW 3478529, HW 5744810 | |
Betreiber der Anlage: | Wasserverband Obere Lippe |
Königstraße 16 | |
33142 Büren | |
Flächeneigentümer/Grünpflege: | Gemeinde Hövelhof |
Schloßstraße 14 | |
33161 Hövelhof |
Bauzeit | 1978 – 1980 | |
Niederschlagsgebiet | zum Staudamm | AEO = 87 km² |
Gewässersystem | Ellerbach, Altenau, Alme, Lippe | |
Bemessungszufluß | 121,8 m³/s | |
Leistung der Hochwasserentlastung | 101,0 m³/s | |
Talsohle | 151,0 m ü. NHN | |
Stauziel | 164,7 m ü. NHN | |
Höchstes Stauziel | 166,2 m ü. NHN | |
Stauraum | 1,94 hm³ | |
Gesamtstauraum | 2,64 hm³ | |
Beckenraum | 3,5 hm³ | |
Staufläche | bei Stauziel | 31,4 ha |
Staufläche | bei höchstem Stauziel | 36,2 ha |
Absperrbauwerk | Kronenhöhe | 167,5 m ü. NHN |
Kronenbreite | 5,0 m | |
Kronenlänge | 200,0 m | |
max. Dammhöhe | 16,5 m | |
wasserseitige Böschung | 1 : 3 | |
luftseitige Böschung | 1 : 2,5; 1 : 3 | |
Damm-Material | Felsschüttung | |
Dichtung | Lehmkern | |
Grundablaß | Länge | 110,0 m |
Durchmesser | DN 1600 mm | |
Verschlussorgane | 1 Drosselklappe/DN 1400 mm | |
Leistung bei Vollstau | 15,4 m³/s |
Bauzeit | 1974 – 1976 | |
Niederschlagsgebiet bis zum Staudamm | AEO = 110 km² | |
Gewässersystem | Sauer, Altenau, Alme, Lippe | |
Bemessungszufluß | 120 m³/s | |
Leistung der Hochwasserentlastung | bei geöffneten Klappen NHN + 204,50 m | 120 m³/s |
Höhe über Talsohle | 193,35 m ü. NHN | |
Stauziel | 204,00 m ü. NHN | |
Höchstes Stauziel | 204,00 m ü. NHN | |
Stauraum | 2,38 hm³ | |
Gesamtstauraum | 2,61 hm³ | |
Beckenraum | 3,43 hm³ | |
Staufläche | bei Stauziel | 46,4 ha |
Staufläche | bei höchstem Stauziel | 48,0 ha |
Absperrbauwerk | Kronenhöhe | 205,85 m ü. NHN |
Freibord, bezogen auf höchstes Stauziel | 1,35 m | |
Kronenbreite | 5,0 m | |
Kronenlänge | 350,0 m | |
max. Dammhöhe | 12,5 m | |
wasserseitige Böschung | 1 : 2; 1 : 2,5; 1 : 4,0 | |
luftseitige Böschung | 1 : 2; 1 :3; 1 : 4 | |
Damm-Material | Felsschüttung | |
Dichtung | Lehmkern | |
Dammvolumen | 110.000 m³ | |
davon Lehm | 19.000 m³ | |
Verhältnis Beckeninhalt | 24:1 | |
Grundablaß | Länge | 66 m |
Durchmesser | DN 1800 mm | |
Verschlussorgane | 2 Drosselklappen/DN 1800 mm | |
Leistung bei Vollstau | 2 x 22,6 m³/s | |
Hochwasserentlastung | 2 Fischbauchklappen | Breite: 3,80 m |
Höhe: 2,68 m | ||
Sauer | Trockental | |
HQ Juli 1965 | 81,3 m³/s |
Bauzeit | 1993 – 1997 | |
Niederschlagsgebiet bis zum Staudamm | zum Stauraum | AEO = 63,10 km² |
Gewässersystem | Wiele, Afte, Alme, Lippe | |
Bemessungszufluß | 78 m³/s | |
Leistung der Hochwasserentlastung | ca. 78 m³/s | |
Talsohle | 289,00 m ü. NHN | |
Stauziel | 299,75 m ü. NHN | |
Höchstes Stauziel | 300,81 m ü. NHN | |
Stauraum | 1,21 | |
Gesamtstauraum | 1,60 | |
Beckenraum | 2,40 | |
Staufläche | bei Stauziel | 32,4 ha |
Absperrbauwerk | Kronenhöhe | 302,50 m ü. NHN |
Kronenbreite | 5,0 m | |
Kronenlänge | 160,0 m | |
max. Dammhöhe | 13,5 m | |
wasserseitige Böschung | 1:3 | |
luftseitige Böschung | 1:2,5 | |
Damm-Material | Felsschüttung (Plänerkalk) | |
Dichtung | geneigter Lehmkern | |
Grundablaß | Länge | 85 m |
Durchmesser | DN 1600 mm | |
Verschlußorgane | 2 Drosselklappen/DN1200 mm | |
Leistung bei Vollstau | 7,7 m³/s |
Bauzeit | 1982 – 1984 | |
Niederschlagsgebiet | zum Stauraum | AEO = 55 km² |
Gewässersystem | Altenau, Alme, Lippe | |
Bemessungszufluß | 111,9 m³/s | |
Leistung der Hochwasserentlastung | 112 m³/s | |
Talsohle | 230,0 m ü. NHN | |
Stauziel | 245,5 m ü. NHN | |
Höchstes Stauziel | 246,7 m ü. NHN | |
Stauraum | 3,554 hm³ | |
Gesamtstauraum | 4,155 hm³ | |
Beckenraum | 4,68 hm³ | |
Staufläche | bei Stauziel | 46,5 ha |
Absperrbauwerk | Kronenhöhe | 248,91 m ü. NHN |
Kronenbreite | 12,5 m | |
Kronenlänge | 420,0 m | |
max. Dammhöhe | 24,0 m | |
wasserseitige Böschung | 1 : 2; 1 : 2,5; 1 : 3 | |
luftseitige Böschung | 1 : 1,5; 1 : 2; 1 : 2,5; 1 : 3 | |
Damm-Material | Felsschüttung | |
Dichtung | Lehmkern | |
Grundablaß | Länge | 115,0 m |
Durchmesser | DN 1200 mm | |
Verschlußorgane | 2 Drosselklappen/DN 1200 mm | |
Leistung bei Vollstau | 12 m³/s |
Bauzeit | 1974 – 1976 | |
Niederschlagsgebiet | bis zum Staudamm | AEO =156 km² |
Gewässersystem | Afte, Alme, Lippe | |
Bemessungszufluß | bei geöffneten Klappen | 150 m³/s |
Leistung der Hochwasserentlastung | 150 m/³s | |
Höhe über Talsohle | 234,0 m ü. NHN | |
Stauziel | 242,0 m ü. NHN | |
Höchstes Stauziel | 242,5 m ü. NHN | |
Stauraum | 2,19 hm³ | |
Gesamtstauraum | 2,43 hm³ | |
Beckenraum | 2,97 hm³ | |
Staufläche | bei Stauziel | 47,5 ha |
Staufläche | bei höchstem Stauziel | 49,9 ha |
Absperrbauwerk | Kronenhöhe | 243,5 m ü. NHN |
Freibord, bezogen auf höchstem Stauziel | 1,0 m | |
Kronenbreite | 4,0 m | |
Kronenlänge | 450,0 m | |
max. Dammhöhe | 12,0 m | |
wasserseitige Böschung | 1:2,2; 1:2,5 | |
luftseitige Böschung | 1:2,2; 1:3 | |
Damm-Material | gebrochener Fels,verlehmter Talschotter | |
Dichtung | Lehmkern | |
Dammvolumen | 110.000 m³ | |
davon Lehm | 19.000 m³ | |
Verhältnis Beckeninhalt/Dammvolumen | 24:1 | |
Grundablaß | Länge | 127,5 m |
Durchmesser | 1600 DN mm | |
Verschlußorgane | 2 Drosselklappen/DN 1600 mm | |
Leistung bei Vollstau | 2 x 16 m³/s | |
Hochwasserentlastung | 2 Fischbauchklappen | Breite:4,7 m |
Höhe:2,55 m |

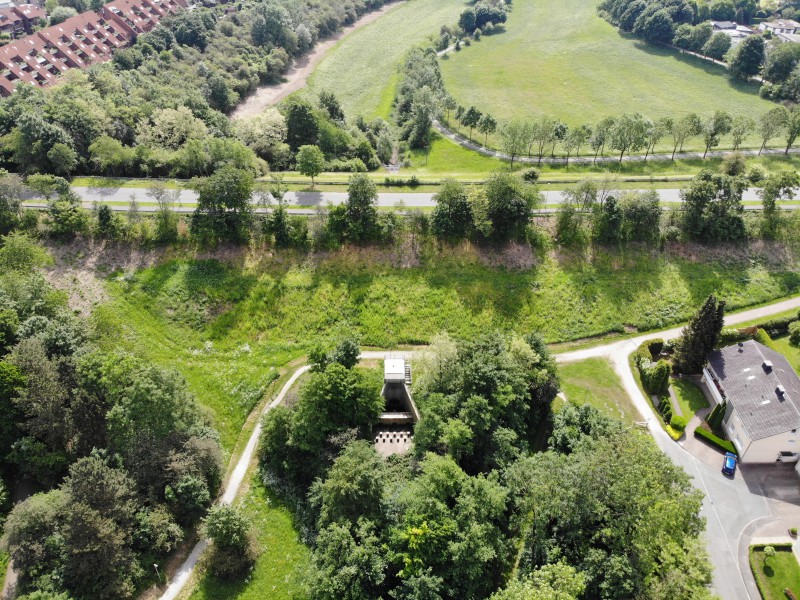

Bauzeit | 1972 – 1974 | |
Niederschlagsgebiet bis zum Stauraum | AEO = 17 km² | |
Gewässersystem | Krumme Grund, Pader, Lippe | |
Bemessungszufluß | 34,50 m³/s | |
Leistung der Hochwasserentlastung | 40,69 m³/s | |
Talsohle | 143,0 m ü. NHN | |
Stauziel | 159,0 m ü. NHN | |
Höchstes Stauziel | 160,0 m ü. NHN | |
Stauraum | 0,65 hm³ | |
Gesamtstauraum | 0,76 hm³ | |
Beckenraum | 0,9 hm³ | |
Staufläche | bei Stauziel | 12,4 ha |
Staufläche | bei höchstem Stauziel | 13,5 ha |
Absperrbauwerk | Kronenhöhe | 161,0 m ü. NHN |
Kronenbreite | 15,0 m | |
Kronenlänge | 300,0 m | |
max. Dammhöhe | 18,0 m | |
wasserseitige Böschung | 1 : 2; 1 : 2,5 | |
luftseitige Böschung | 1 : 2 | |
Damm-Material | Terrassenschotter, steiniger Lehm | |
Dichtung | Lehmkern m. Felsinjektionsschleier | |
Grundablaß | Länge | 94 m |
Durchmesser | DN 1500 mm | |
Verschlußorgane | 1 Drosselklappe/DN 1400 mm | |
Leistung bei Vollstau | 13 m³/s | |
Hochwasserentlastung | Überlaufschwelle | Länge:13,50 m |
Krumme Grund | Trockental | |
Bauzeit: | 2017-2019 |
Gewässer: | Krollbach |
Dauerstau: | nein |
Steuerung: | Ja, Flachschieber |
angeschlossene Einzugsgebietsgröße: | ca. 19 km² |
Stauziel (BHW 3): | 122,68 NHN(m) |
z H1 (BHW 1): | 123,33 NHN(m) |
z H2 (BHW 2): | 123,62 NHN(m) |
Stauraum (bei Stauziel): | ca. 83.000 m³ |
Staufläche (bei Stauziel): | ca. 109.000 m² |
Stauraum (bei z h1): | ca. 151.000 m³ |
Staufläche (bei z h1): | ca. 160.000 m² |
Stauraum (bei z h2): | ca. 188.000 m³ |
Staufläche (bei z h2): | ca. 186.000 m² |
OK Dammkrone: | 123,95 NHN(m) |
Höhe der Gewässersohle: | 119,04 NHN(m) |
Einlauf Betriebsauslass: | 119,05 NHN(m) |
Auslauf Betriebsauslass: | 119,01 NHN(m) |
Klassifizierung nach DIN 19700-12:2004-07 | mittleres Becken |
> jährliche Überschreitungswahrscheinlichkeit BHQ 1 | HQ 500 |
> jährliche Überschreitungswahrscheinlichkeit BHQ 2 | HQ 5000 |
Art des Sperrbauwerkes: | Erddamm |
Abdichtung des Sperrbauwerkes: | bindiger Boden (Kf = 1×10^-7m/s) |
Absolute Höhe Absperrdamm: | 123,95 NHN(m) |
Kronenlänge des Sperrbauwerkes: | ca. 560 m |
Art der Hochwasserentlastung: | überströmte Dammscharte |
Überfallbreite der Hochwasserentlastungsanlage: | 16 m |
Abfluss Betriebsauslass bei BHQ 3: | 0,7 m³/s |
max. Zufluss BHQ 3 (Bemessung Hochwasserschutz) | 7,78 m³/s |
max. Zufluss BHQ 1 (Bemessung Hochwasserentlastung) | 15,5 m³/s |
max. Zufluss BHQ 2 (Bemessung Anlagensicherheit) | 25,87 m³/s |
max. Abfluss der Hochwasserentlastungsanlage bei BHQ 1: | 14,32 m³/s |
max. Abfluss der Hochwasserentlastungsanlage bei BHQ 2: | 24,64 m³/s |
Lage des HRB: | Gemeinde Hövelhof |
Staumühler Straße/Sennestraße | |
RW 3477417, HW 5743006 | |
Betreiber der Anlage: | Wasserverband Obere Lippe |
Königstraße 16 | |
33142 Büren | |
Flächeneigentümer/Grünpflege: | Gemeinde Hövelhof |
Schloßstraße 14 | |
33161 Hövelhof |
Bauzeit | Einlaufbauwerk | 1979 – 1980 |
Überlaufbauwerk | 1982 – 1983 | |
Auslaufbauwerk | 1984 – 1985 | |
Flutmulde | 1985 – 1986 | |
Einzugsgebiet | AE0 = 1.030 km² | |
DIN 19700-11:2004 | Talsperrenklasse 2 | mittIere u. kleine TaIsperre |
Gewässersystem | Lippe | |
AbfIussregeIung | Auslaufbauwerk | |
mit fester SchweIIe | ungeregeIt | |
ZD | 95,00 NHN (m) | |
Dauerstau | StaufIäche aktueII | 93 ha |
StaufIäche Endausbau | 105 ha | |
HochwasserstauzieI 1 | ZH1 | 95,94 NHN (m) |
Gesamtstauraum ab SchweIIe | + 1,02 Mio. m³ | |
StaufIäche | 113 ha | |
HochwasserstauzieI 2 | ZH2 | 96,47 NHN (m) |
Gesamtstauraum ab SchweIIe | + 1,65 Mio. m³ | |
StaufIäche | 120 ha | |
AusIaufbauwerk | Länge | 70 m |
GrundabIass | Durchmesser | DN 600 |
Hochwasserentlastung | Überlaufschwelle linksseitig | Länge: ca. 30 m |
95,65 m ü. NHN (m) | ||
Überlaufschwelle rechtsseitig | Länge: ca. 15 m | |
95,90 m ü. NHN (m) | ||
Bemessungsabflüsse | BHQ1 | 206 m³/s |
BHQ2 | 415 m³/s |
Bauzeit | 1979 – 1980 | |
Niederschlagsgebiet | zum Staudamm | AEO = 59,8 km² |
Gewässersystem | Pader, Lippe | |
Bemessungszufluß | 30,0 m³/s | |
Leistung der Fischbauchklappen | 34,0 m³/s | |
Dauersee | 103,10 m ü. NHN | |
Höchstes Stauziel | 104,14 m ü. NHN | |
Stauraum bei Dauerstau | 0,052 hm³ | |
Gesamtstauraum | 0,135 hm³ | |
Staufläche | Dauerstau | 7,8 ha |
Absperrbauwerk | Kronenhöhe | 104,5 m ü. NHN |
Auslaufbauwerk | Verschlußorgane | 2 Fischbauchklappen |
Bauzeit | 1968 – 1970 | |
Sanierung | 2000 -2002 | |
Niederschlagsgebiet bis | zum Staudamm | AEO = 99,3 km² |
Gewässersystem | Ems | |
Talsohle | 86,0 m ü. NHN | |
Stauziel | 88,5 m ü. NHN | |
Stauraum | 1,512 hm³ | |
Staufläche | bei Stauziel | 145,91 ha |
Absperrbauwerk | Kronenhöhe | 90,0 m ü. NHN |
Kronenbreite | 4,0 m | |
max. Dammhöhe | 4,0 m | |
wasserseitige Böschung | 1 : 3 | |
luftseitige Böschung | 1 : 1,5; 1 : 3 | |
Damm-Material | homogener Sanddamm | |
Auslaufbauwerk | Verschlußorgane | 2 Rollschütze mit je 3m Tafelbreite |
Bauzeit | 1978 – 1980 | |
Niederschlagsgebiet | bis zum Staudamm | AEO = 32,83 km² |
Gewässersystem | Sauer, Altenau, Alme, Lippe | |
Bemessungszufluss | 30,0 m³/s | |
Leistung der Hochwasserentlastung | 31,0 m/³s | |
Talsohle | 299,00 m ü. NHN | |
Stauziel | 309,00 m ü. NHN | |
höchstes Stauziel | 310,15 m ü. NHN | |
Stauraum | 2,511 hm³ | |
Gesamtstauraum | 3,408 hm³ | |
Beckenraum | 4,600 hm³ | |
Staufläche | bei Stauziel | 72,07 ha |
Staufläche | bei höchstem Stauziel | 82,75 ha |
Absperrbauwerk | Kronenhöhe(Tiefstpunkt) | NHN + 311,57 m |
Freibord, bezogen auf höchstem Stauziel | 1,30 m | |
Kronenbreite | 5,0 m | |
Kronenlänge | 400,00 | |
wasserseitige Böschung | 1 : 3 | |
luftseitige Böschung | 1 : 2 bis NHN + 307,00 m | |
1 : 2,5 bis NHN + 302,00 m | ||
luftseitige Berme | NHN + 302,00 m | |
Geländeanschluss | 1 : 3 | |
Geländehöhe | NN + 300,00 m | |
max. Dammhöhe | 12,50 m | |
Damm-Material | Felsschüttung | |
Dichtung | Lehmkern | |
Grundablaß | Länge | 58,00 m |
Durchmesser | 1400 DN mm | |
Verschlussorgan | 1 Drosselklappe | |
DN1200 mm | ||
Leistung bei Vollstau | 8,00 m³/s | |
Bypass | DN 400 | |
Hochwasserentlastung | 2x Rahmendurchlass | Breite: 3,00 m |
Höhe: 3,00 m | ||
Länge:15,00 m | ||
Überfallkante | 309,00 m ü. NHN | |
Auslauf in ein Erdbecken, Abfluss über den Talhang in die Talsohle | ||
Hochwasserabfluss 1965 | HQ = 56 m³/s | |
Sauer | Niedrigwasserabfluss | ca. MNQ = 0,150 m³/s |
Mittelwasserabfluss | ca. MQ = 0,400 m³/s |
Bauzeit | 2011-2014 | |
Einzugsgebiet (AEo) | Gewässer: Lippe | 101,00 km² |
Speicheroberfläche (ZH1) | Mittelsee | 12,1 ha |
Speicheroberfläche (ZH1) | Untersee | 18,0 ha |
Hydraulische Daten | ||
Höchstes Stauziel (ZH) | Mittelsee | 116,30 mNHN |
Vollstau (ZV) | Mittelsee | 116,00 mNHN |
Dauerstauziel (ZD) | Mittelsee | 113,25 mNHN |
Hochwasserrückhalteraum | Mittelsee | 285.000 m³ |
Höchstes Stauziel (ZH1) | Untersee | 112,00 mNHN |
Vollstau (ZV) | Untersee | 112,00 mNHN |
Dauerstauziel | Untersee | 111,00 mNHN |
Hochwasserrückhalteraum | Untersee | 175.000 m³ |
Bauwerksdaten | ||
Dammkrone | Mittelsee | 117,00 mNHN |
Dammneigung Wasserseite | Mittelsee | 1:3 |
Dammbefestigung | Mittelsee | Rasen |
Dammkrone Untersee | Untersee | 112,75 mNHN |
Dammneigung Wasserseite | Untersee | 1:3 |
Dammbefestigung | Untersee | Rasen |
Übersicht der Bauwerke | ||
Überlaufschwelle Lippe | Diebesweg | |
Überleitung Talleseen | Zuleitungsmulde mit Verwallung | |
Verschließbarer Durchlass | unter der B1 | |
Verwallungen an den | Westufern von Mittel- un Untersee | |
Überlaufschwelle | Mittelsee | |
Speiseleitung | Muschelgraben | |
Separate Ausleitungen | für Mittel- und Untersee |
